Todo carnaval tem seu fim!

As impressoras 3D de tecnologia DLP de primeira e segunda geração são equipadas com telas LCD RGB para proporcionar a reação para com a resina UV. Porém, a vida útil das telas LCD RGB estão datadas em 500 horas e nada mais. Além disso, como se trata de um dispositivo frágil, o mesmo está sujeito às agruras que o uso normal de uma impressora 3d de resina pode vir a sofrer em seu uso corriqueiro. Como por exemplo trincas ocasionadas por limpeza inadequada dos eventuais restos de resina provenientes de micro vazamentos do filme FEP. Coisa extremamente comum já que, muitas dessas máquinas não recebem a manutenção adequada no tempo certo, pequenos impactos, pressão excessiva no ajuste do VAT e etc…

Sendo assim, a troca do LCD é uma coisa que faz parte da manutenção corretiva destas máquinas e justamente por isso não é um procedimento que cause traumas em sua execução. Sem mais delongas então, vamos a ele!

A escolha do LCD

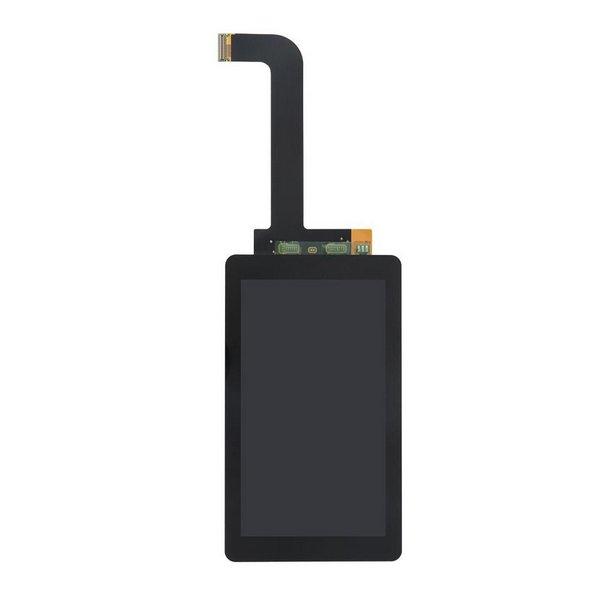

Existem muitas opções de telas no mercado. Porém, sempre sugiro que se compre a original que o fabricante oferece ou indica. Pois assim, elimina-se uma série de intercorrências como por exemplo o encaixe da tela, a estrutura do cabo flat e acima de tudo poder ainda contar com o suporte do mesmo em caso de problemas mais sérios. Tais como defeitos de fabricação, etc.  Mas sim, pode-se optar por outras desde que as especificações sejam as mesmas, no caso da ANYCUBIC Photon o LCD correto possui dimensões

Tela total : 140 x 80 mm

Área útil : 116 x 65 mm

Tempo de vida: 500 horas

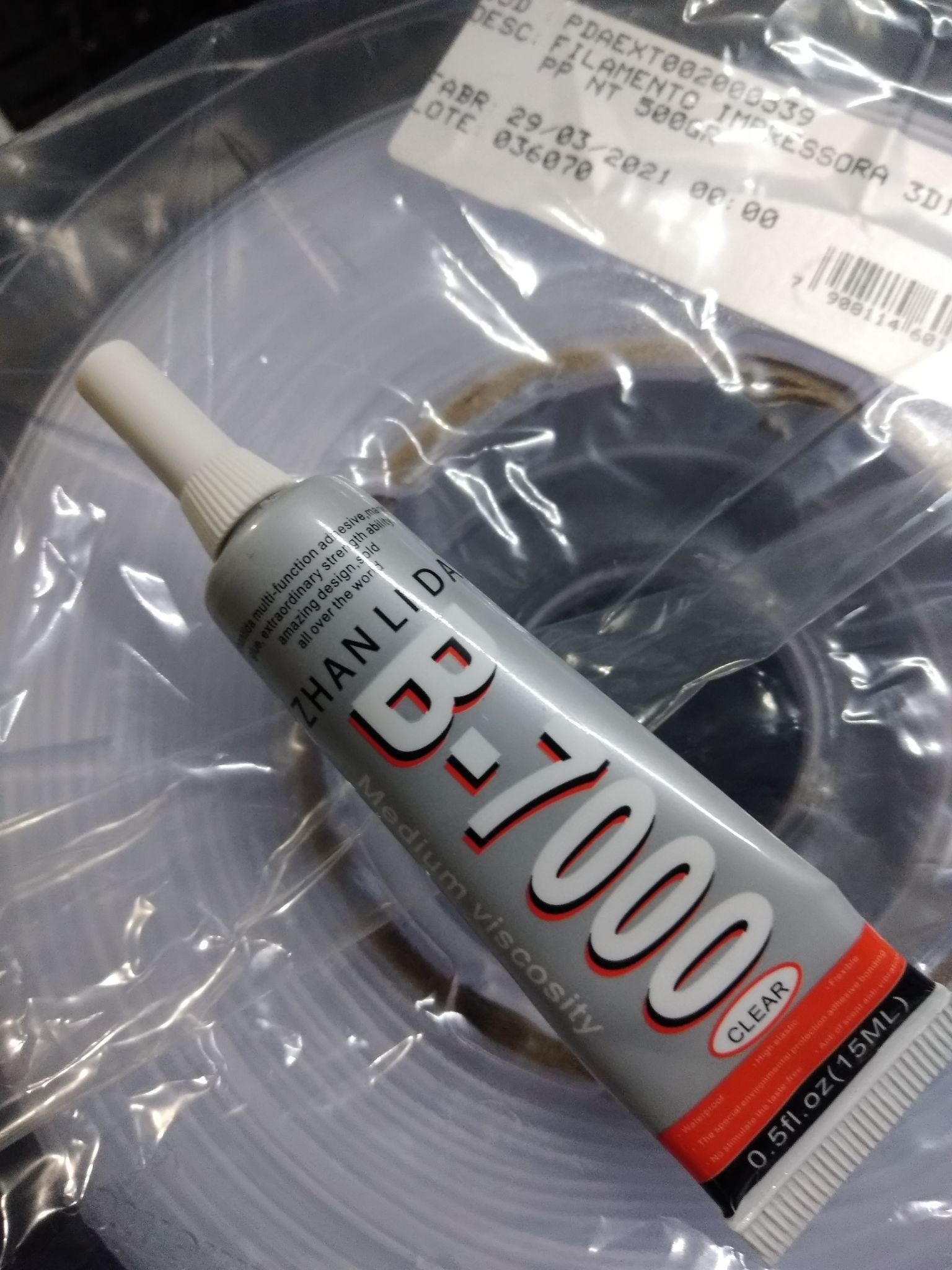

Além disso, vamos precisar de um adesivo de fixação potente já que o original será retirado durante a troca. Pessoalmente eu recomendo este aqui:

O primeiro passo é desmontar!

Comecemos então, removendo os parafusos de fixação da photon, em outras impressoras de tecnologia DLP que utilizam LCD similar, o procedimento é muito parecido:

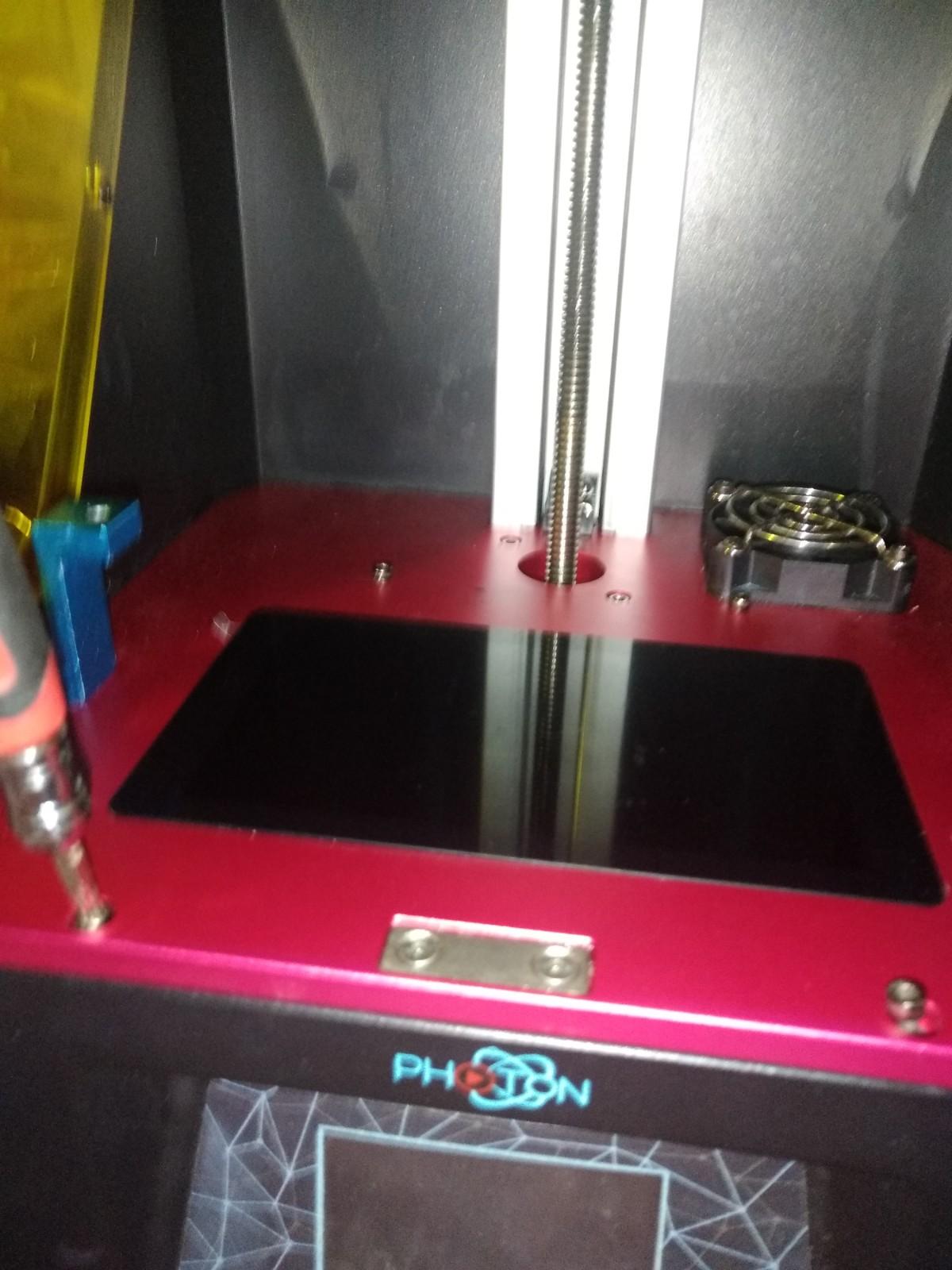

1 : Remova os parafusos de fixação frontais.
2:  Com a impressora deitada, remova os de fixação na parte inferior do equipamento.
3: Com cuidado retire a tampa de acesso contendo a tela sensível ao toque.
4: Desconecte com cuidado o cabo flat do danificado.
.

Não se esqueça de guardar os parafusos em local apropriado para montagem posterior, tenha cuidado para não esticar demais o flat da tela sensível ao toque, por segurança você pode inclusive desconectá-lo se assim desejar.

Hora de trocar!

Agora coloque a máquina na vertical e com o auxílio de um secador aqueça levemente as laterais da tela danificada para ajudar a soltar o adesivo de fixação, depois basta levantar a tela antiga com uma pinça ou objeto fino sem pontas retirando a mesma em seguida. Caso a tela da máquina já tenha sido trocada em alguma outra oportunidade a mesma sairá sem resistência alguma.

Uma vez retirado o LCD antigo, coloque novamente a máquina na posição vertical e aplique cuidadosamente o adesivo nas laterais do suporte onde ficará posicionado o novo LCD. Feito isso, retire a nova peça de seu estojo e todas as suas proteções plásticas da embalagem, exceto a camada de proteção frontal. Passe o cabo FLAT pela abertura e encaixe o novo LCD com cuidado fazendo apenas uma leve pressão para que o mesmo seja fixado ao adesivo aplicado anteriormente.

Feito isso, conecte o cabo flat com cuidado.

Hora de fechar!


Agora que já efetuamos a troca,  basta recolocar os parafusos na mesma ordem em que foram retirados e estará tudo pronto!

Agora  é só ligar!

Prontinho, fizemos a troca do LCD. Agora basta ligar e você pode fazer o teste de reconhecimento da nova peça através da tela sensível ao toque no painel de controle da impressora. Fora isso, não existe teste melhor do que voltar a imprimir!

E então, mãos à obra!

Agora que você aprendeu a trocar o LCD da sua impressora, não deixe de continuar acompanhando o nosso blog para aprender ainda mais nessa incrível jornada pelo universo da impressão 3D, boas impressões e até a próxima!

Autor: Guilherme Razgriz
